电站户外隔离开关

简要描述:四川曙辰电气设备有限公司生产的GGW4-40.5/630A电站户外隔离开关是一种在电力系统中无载的情况下,分合电力线路和设备的电气设备,广泛用于电力系统和工矿企业。产品的各项指标符合GB1985《交流高压隔离开关和接地开关》、DL/T593《高压开关设备的共用订货技术导则》、DL486《交流高压隔离开关订货技术条件》的要求。

  • 产品型号:GW4-40.5/1250A
  • 厂商性质:生产厂家
  • 更新时间:2022-06-09
  • 访  问  量:743

详细介绍

品牌其他品牌应用领域化工,地矿,能源,交通,电气

一、GW4-40.5/630A电站户外隔离开关概述

     GW4-40.5/630A隔离开关是一种在电力系统中无载的情况下,分合电力线路和设备的电气设备,广泛用于电力系统和工矿企业。产品的各项指标符合GB1985《交流高压隔离开关和接地开关》、DL/T593《高压开关设备的共用订货技术导则》、DL486《交流高压隔离开关订货技术条件》的要求。

二、GW4-40.5/630A电站户外隔离开关产品简介

     GW4-40.5户外高压隔离开关本体由三个单极组成,开关单极为平行双柱式结构,左右对称。它是由底座、支座、绝缘子、主导电部份组成,如果是接地型,还包括接地动、静触头、接地刀闸杆,连动部份及互锁板等,开关单极的左右两支座通过斜拉杆传动,主刀闸的三极联动通过水平连杆传动,接地刀闸的三极联动通过连接管传动。一般情况,GW4-40.5主刀闸配用CJ6型电操机构,接地刀闸配用CS17型手操机构。GW4-40.5型隔离开关的接地方式有内开和外开两种,内开方式即接地刀的分合闸在瓷瓶的内侧,内开的主要特点是结构紧凑,占地面积小;外开方式即接地刀的分合闸在瓷瓶的外侧。

三、结构图

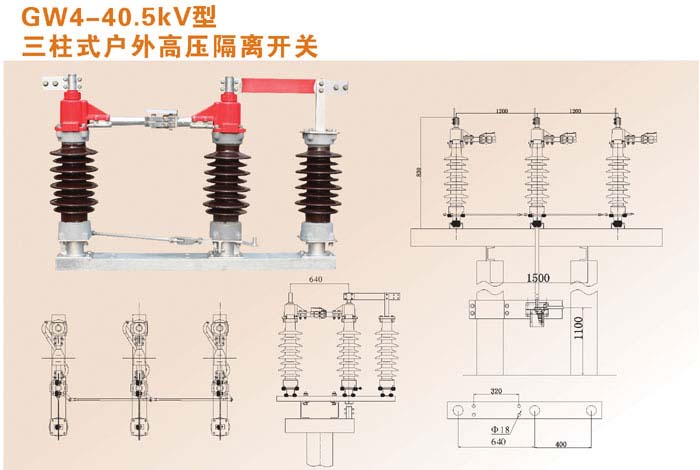

四、GW4-40.5三柱式结构图

五、主要型号:GW4-40.5/630A、GW4-40.5/1000、GW4-40.5/1250、GW4-40.5/1600、GW4-40.5/2000等

产品特征

1、转动灵活,开合自如。由于采用滚动轴承传动,所以在转动过程中较为灵活,操作比较省力。

2、通过伞齿轮机构来传动,从而保证两柱的分合闸动作一致。

3、分合闸有限位装置,保证触头接触在位置。同时,操作完毕手柄被锁环扣住,以免发生有无意识的外力作用下自由分合,从而保证了分合位置的可靠性。

4、触头开距大,有足够裕量的绝缘隔离断口,从而保证了其安全性。

5、接地与不接地共有三种方式,主轴与接地之间有可靠的机械联锁,从而保证安全,用户可根据需要选定接地方式。

6、根据用户的方便,操动机构可以安装在任一极的下方,操动效果一样。
